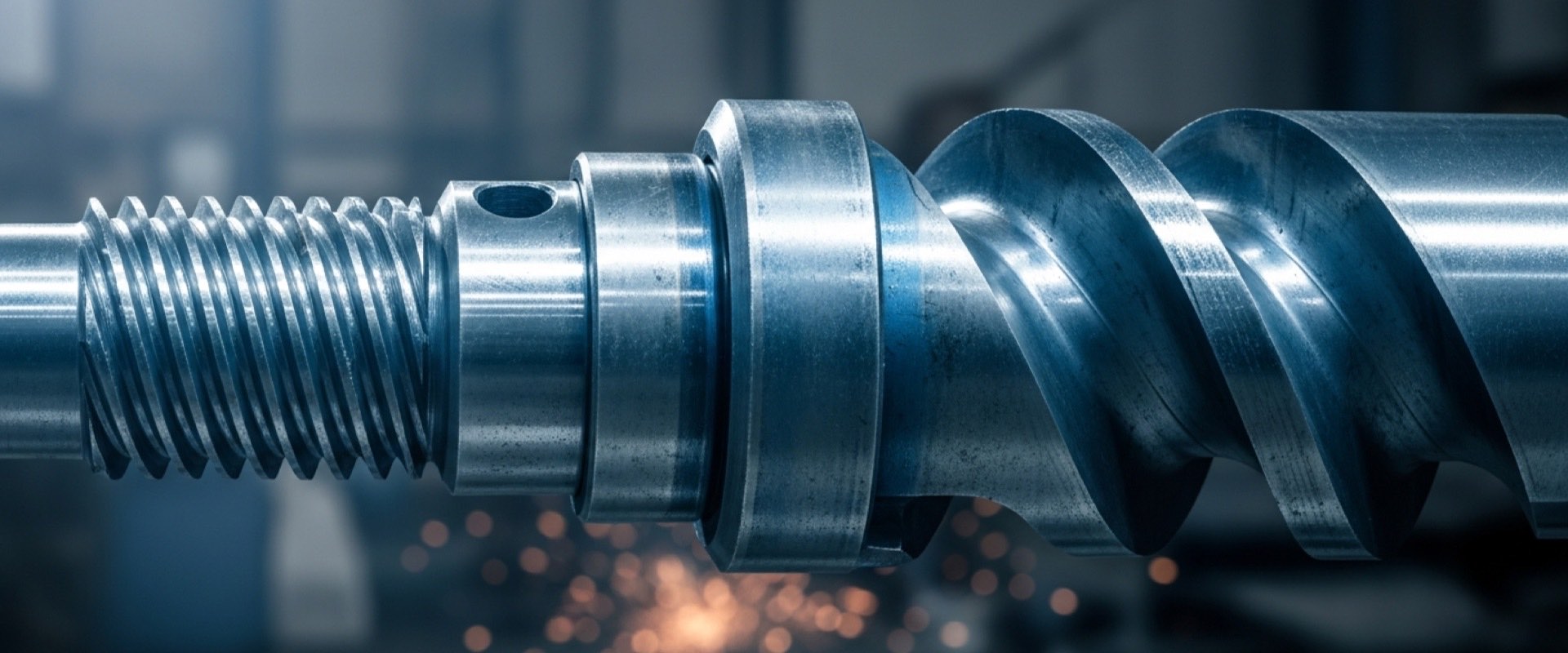

Резьбовые соединения бурового инструмента: R32-GT60 и подбор комплекта
Девять из десяти ошибок при заказе бурового инструмента - это несовпадение резьбы. Штанга T45, хвостовик T51, коронка R32: три позиции куплены, а в забое они не собираются в единый став. Резьбовое соединение - это «язык», на котором разговаривают хвостовик, штанга, муфта и коронка: если типоразмер не совпал хотя бы у одного звена, инструмент бесполезен. Разберём системы резьб R32, T38, T45, T51, ST58, GT60 и конус H22 - и как собрать совместимый комплект с первого раза.
Зачем разбираться в резьбах бурового инструмента
Буровой став - это цепочка из четырёх типов деталей: хвостовик (shank adapter), муфта, штанга, коронка. Все они соединяются специальной упорной резьбой, рассчитанной на ударно-вращательную нагрузку, а не на статическое крепление как обычный болт. Типоразмеров резьбы в обиходе около десяти, и совместимы только детали с абсолютно одинаковым обозначением.
Цена ошибки прямая: несовместимая партия коронок на 50-100 штук просто ложится на склад мёртвым грузом, а простой бригады из-за нехватки нужной резьбы обходится дороже самого инструмента. Поэтому подбор всегда начинают с резьбы хвостовика установки, а не с того, «что было в наличии».
Типы резьб: R, T, ST, GT и конус H
Обозначение резьбы состоит из буквы (тип профиля) и числа (условный диаметр в мм). Буква определяет геометрию профиля и режим, под который резьба рассчитана.
R-резьба (round / rope thread)
Округлый профиль, типоразмеры R25, R28, R32, R38. Рассчитана на лёгкие и средние режимы - забуривание, шпуры малого диаметра, ручные и пневматические перфораторы. R32 - самая массовая «лёгкая» резьба для забурников и коротких ставов.
T-резьба (trapezoidal thread)
Трапецеидальный профиль, типоразмеры T38, T45, T51. Основная рабочая резьба для проходки, добычного веера и тоннелепроходки. Передаёт больший момент и держит частый удар лучше, чем R. Большинство современных подземных установок работает именно на T-резьбе.
ST-резьба (speed thread)
Типоразмеры ST58, ST68. Усиленный профиль под тяжёлые режимы и мощные гидроперфораторы, для глубоких скважин и длинных ставов. Большая площадь контакта снижает износ резьбы на стыке.
GT-резьба (guide thread)
GT60 - резьба с направляющим участком и увеличенным ресурсом, рассчитана на высокую частоту удара и длинный став. Применяют там, где важен максимальный пробег между заменами инструмента.
Конус H (taper)
Безрезьбовое конусное соединение для конусных штанг и коронок: углы 7°, 11°, 12°, хвост H19, H22, H25 (H - Hexagonal, шестигранный; 19, 22, 25 - размер шестигранника). Не путать с резьбовыми системами - конусная коронка на резьбовую штангу не встанет, и наоборот.
Главное правило: внутри одного става все звенья - одного типоразмера резьбы. Таблица показывает, какие детали совместимы между собой.
Резьба
Штанга
Муфта
Хвостовик
Коронка, Ø
Режим
R32
MF / MM
R32/R32
R32
33-64 мм
лёгкий
T38
MF / MM
T38/T38
T38
43-76 мм
средний
T45
MF / MM
T45/T45
T45
64-102 мм
тяжёлый
T51
MF / MM
T51/T51
T51
76-127 мм
тяжёлый
ST58 / ST68
MF / MM
ST/ST
ST
89-152 мм
сверхтяжёлый
GT60
MF / MM
GT60
GT60
89-127 мм
ресурсный

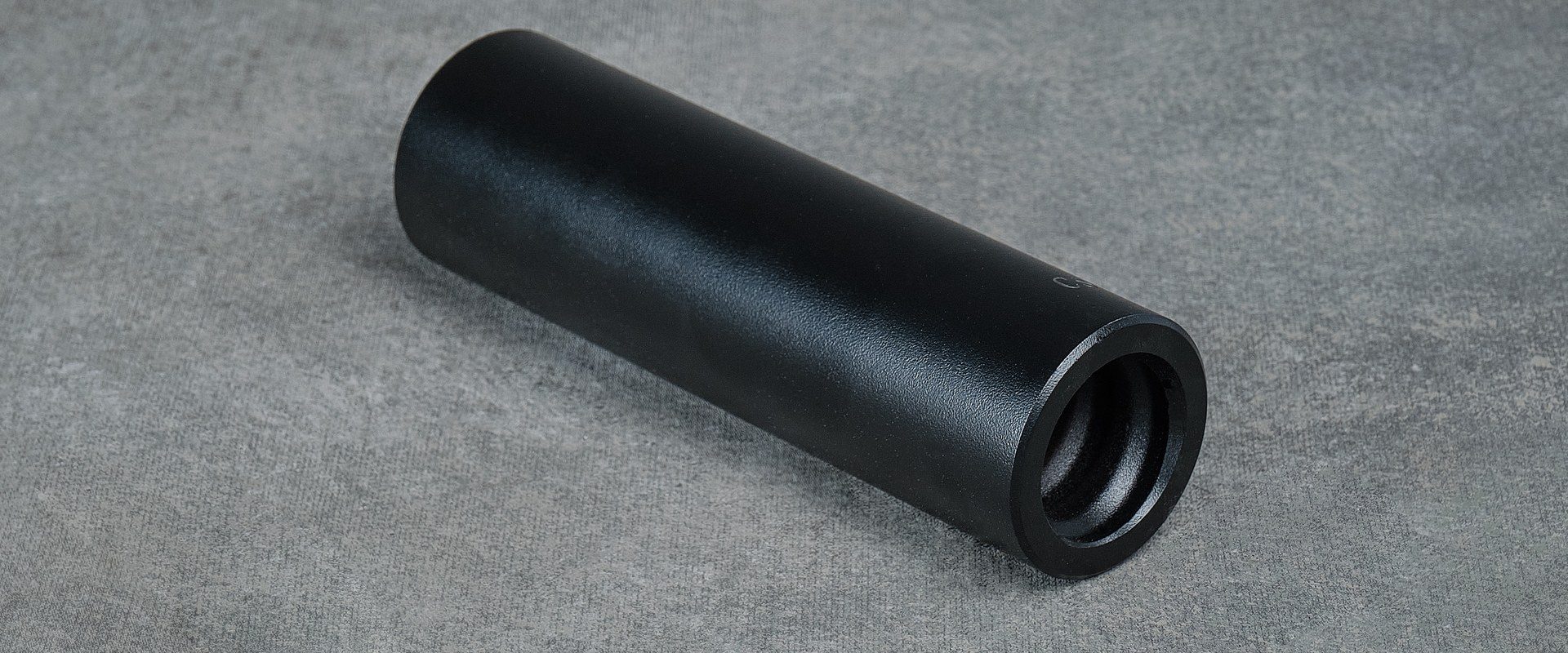

Переходные муфты (адаптеры) позволяют состыковать разные типоразмеры - например, хвостовик T45 со ставом T38 или хвостовик T38 со штангой R32/R25.
Как собрать совместимый буровой став
Сборка комплекта идёт строго от установки к забою. Порядок проверенный:
Хвостовик задаёт типоразмер. Посмотрите резьбу shank adapter вашего перфоратора - это «корень» всего става. T51 на хвостовике, весь став T51.
Штанга под резьбу хвостовика. Берёте MF (стыкуется напрямую) или MM (через муфту) того же типоразмера.
Муфта - только под MM или для наращивания. Типоразмер строго совпадает со штангой.
Коронка по резьбе и диаметру. Резьба коронки = резьба штанги, диаметр - под сечение скважины.
Если на участке несколько установок с разными резьбами - ведите учёт инструмента по типоразмерам отдельно. Самая частая складская ошибка - смешать коронки T38 и T45 в одном ящике: визуально они почти неразличимы, а в забое стоят простоем.
Частые ошибки совместимости
Заказ «по диаметру», а не по резьбе. Коронку часто заказывают по диаметру скважины и забывают резьбу - приходит Ø 64 мм, но с R32 вместо T38.
Смешение R и T. R32 и T38 близки по диаметру (32 и 38 мм), но профили разные и несовместимы - частая путаница.
Разные системы в одном ставе. Штанги разных производителей с одинаковым обозначением могут иметь разный допуск резьбы - стык изнашивается вдвое быстрее.
Профили и допуски резьб опираются на международные стандарты для бурового инструмента и фирменные системы производителей; твердосплавные вставки коронок нормируются по ГОСТ 3882-74 (марки ВК6, ВК8).
Часто задаваемые вопросы
Чем отличается резьба R32 от T38?
R32 имеет округлый профиль и рассчитана на лёгкие режимы (забуривание, малый диаметр), T38 - трапецеидальный профиль под среднюю и тяжёлую нагрузку (проходка). Диаметры близки (32 и 38 мм), но профили разные - детали R32 и T38 несовместимы.
Как определить резьбу бурового инструмента?
По маркировке на детали (T45, ST58 и т.п.) и по резьбе хвостовика перфоратора. Если маркировки нет - замеряют наружный диаметр резьбы: число в обозначении примерно равно диаметру в мм. Буква профиля определяется по геометрии витка (округлый R, трапецеидальный T).
Можно ли соединить разные резьбы через переходник?
Да, через переходную муфту-адаптер - например, T45, T38 или T38, R32. Адаптер несёт разную резьбу с двух сторон и стыкует звенья разных типоразмеров.
Какая резьба самая распространённая в горном деле?
Для проходки и добычи - T38, T45 и T51 (трапецеидальные). Для забуривания и лёгких режимов - R38, R32. ST58/ST68 и GT60 применяют на мощных гидроперфораторах и глубоких скважинах.
Подойдёт ли коронка от другого производителя к моей штанге?
Если резьба совпадает по типу и размеру (например, обе T45) - механически встанет. Но допуски у разных систем отличаются, поэтому для ресурса лучше собирать став из одной линейки инструмента или проверять совместимость партий перед массовой закупкой.
Что такое конус H22/H25 и чем он отличается от резьбы?
H22/H25 (углы 7°/11°/12°) - это конусное, безрезьбовое соединение с хвостом 22/25 мм для конусных штанг и коронок. В отличие от резьбы, коронка просто насаживается на конус. Конусные и резьбовые детали между собой несовместимы.
