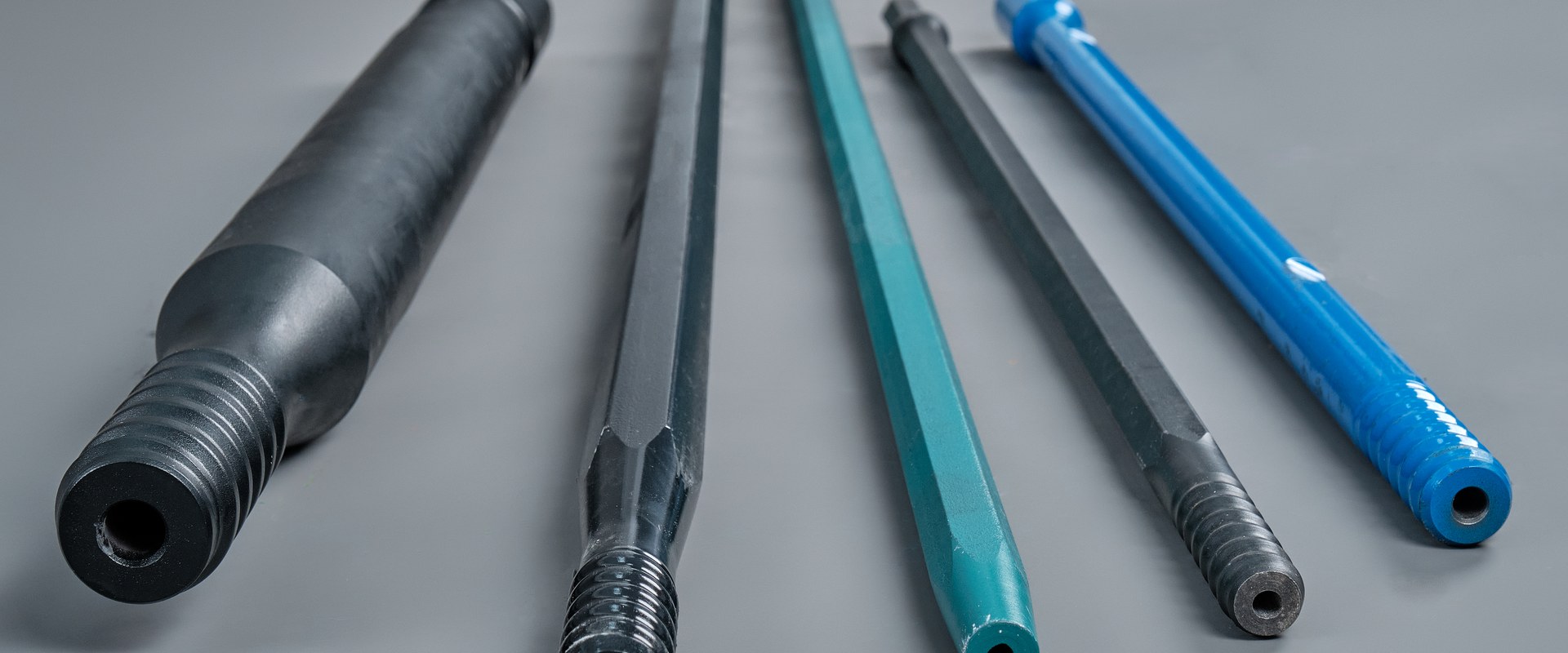

Буровой став: из чего состоит и как собрать комплект

Буровой став: из чего состоит и как собрать комплект

Буровой став - это не один инструмент, а собранная в цепочку система: перфоратор передаёт вращение-удар на хвостовик, тот - напрямую на штангу (MF) или через муфту на штангу (MM); штанга через муфту наращивается следующей штангой и в конце несёт коронку. Если хоть одно звено не совпало по резьбе, став не соберётся. Разберём, из чего состоит буровой став, как элементы стыкуются по резьбе и как собрать совместимый комплект под свою установку.

Что такое буровой став и из чего он состоит

Буровой став для перфораторного (top-hammer) бурения - это последовательность соединённых резьбой элементов, передающих энергию удара и вращение от перфоратора к забою. Классическая цепочка: перфоратор, хвостовик, штанга, муфта, коронка. Всё соединяется по стандартизированным буровым резьбам, и совместимость резьбы - обязательное условие сборки.

Энергия одного удара современного гидроперфоратора - 200-600 Дж при частоте 40-100 Гц. Эта ударная волна проходит через весь став, поэтому каждое звено рассчитано на многократные ударные нагрузки, а не на статику.

Элементы бурового става по порядку

Хвостовик (shank adapter)

Первое звено после перфоратора. Хвостовик принимает удар и крутящий момент от перфоратора и передаёт их на став. Подбирается строго под модель перфоратора (COP, HL, YT и другие) - посадочная часть у каждого своя. Со стороны става несёт буровую резьбу под штангу. Изнашивается быстрее штанг, потому что принимает удар «в лоб».

Буровые штанги

Тело става, которое наращивает глубину. Различают по типу концов:

  • MF (male-female) - один конец ниппельный, другой муфтовый, штанги соединяются напрямую без отдельной муфты;
  • MM (male-male) - оба конца ниппельные, соединяются через муфту;
  • конусные и интегральные - под неглубокое бурение, коронка садится на конус штанги.

Выбор длины штанги зависит от поставленной задачи и буровой техники.

Соединительная муфта

Муфта (coupling) соединяет две штанги типа MM или штангу с хвостовиком. Она несёт внутреннюю резьбу с двух сторон и держит соосность става - от её состояния зависит, не «сыграет» ли соединение под ударом. Муфты изнашиваются вместе со штангами и меняются в комплекте.

Буровая коронка

Последнее звено, которое разрушает породу. Штыревые коронки диаметром от 32 мм несут твердосплавные вставки (карбид вольфрама ВК8-ВК15). Резьба коронки должна совпадать с резьбой штанги. Как подобрать форму штыря под породу - разбирали в статье про буровые коронки для перфоратора.

Резьбовые соединения: как всё стыкуется

Весь став держится на совместимости резьбы. Хвостовик, штанга, муфта и коронка одного комплекта должны иметь единую резьбовую систему. Ниже - какие резьбы под какой диаметр и класс работ.

РезьбаДиаметр штанги, ммКласс работ
R25, R3225, 32Проходка, анкеровка, малая глубина
T3838-39Универсальное бурение, разведка
T4545-46Карьеры, средние глубины
T5151Глубокие скважины, крепкая порода
GT60 / ST5860+Большой диаметр, тяжёлые установки

Полный разбор совместимости R25-GT60 - в статье резьбовые соединения бурового инструмента.

Как собрать совместимый комплект

Сборка става идёт от перфоратора: сначала подбирают хвостовик под его модель, затем всё остальное «нанизывают» под резьбу хвостовика. Ошибиться на этом шаге - значит купить несобираемый комплект.

ЭлементЧто определяет выборПример (T45)
ХвостовикМодель перфоратора + резьба ставапод COP, резьба T45
ШтангаТип концов (MF/MM), длина, резьбаMM 3660 мм, T45
МуфтаРезьба штанги (только для MM)муфта T45
КоронкаРезьба + форма штыря под породуT45, штырь под гранит

Ошибки при сборке става и износ

Буровой став изнашивается неравномерно: хвостовик и коронка садятся быстрее штанги. Планируя закупку, держат запас именно по расходным звеньям. Типичные ошибки:

  • несовпадение резьбы между звеньями разных поставок - став не собирается;
  • работа с тупой коронкой - ударная нагрузка растёт, штанги и муфты трескаются раньше срока;
  • недотяжка соединений - резьба разбивается, звено «сыгрывает» под ударом;
  • отсутствие смазки резьбы - соединения закусывает, разборка става превращается в проблему;
  • отсутствие запаса хвостовиков и коронок - простой дороже самих расходников.
Буровой став для предприятий, где простои недопустимы

Часто задаваемые вопросы

Из каких элементов состоит буровой став?

Классическая цепочка top-hammer: перфоратор, хвостовик, штанга, муфта, коронка. Хвостовик передаёт удар, штанги наращивают глубину, муфта соединяет штанги MM, коронка разрушает породу. Всё соединяется по резьбе.

Чем отличаются штанги MF от MM?

У штанги MF (male-female) один конец ниппельный, другой муфтовый - штанги соединяются напрямую. У MM (male-male) оба конца ниппельные, для соединения нужна отдельная муфта. MF-став компактнее, MM-система гибче в наращивании.

Зачем нужна муфта в буровом ставе?

Муфта соединяет две штанги типа MM и удерживает соосность става под ударной нагрузкой. Для штанг MF муфта не нужна - они стыкуются между собой. Муфты меняют в комплекте со штангами по мере износа резьбы.

Как подобрать хвостовик к перфоратору?

Хвостовик подбирают по модели перфоратора - посадочная часть у COP, HL, YT и других своя. Со стороны става хвостовик может нести ту же резьбу (R32, T38, T45, T51), что и штанги комплекта.

Можно ли смешивать элементы с разной резьбой?

Это возможно. Хвостовик и штанга могут иметь разную резьбу - тогда их соединяют через муфту с соответствующей резьбой с каждой стороны. А вот штанга и коронка одного става должны иметь единую резьбу.

Что изнашивается в ставе быстрее всего?

Коронка и хвостовик - они принимают удар напрямую. Штанги и муфты служат дольше. Поэтому запас расходника планируют в первую очередь по коронкам и хвостовикам, обычно 20-30% сверх расчёта.

Подбор комплекта под установку

Ultra-Com поставляет все звенья бурового става одной резьбовой системой: хвостовики под ваш перфоратор, штанги MF и MM, муфты и коронки под породу. Соберём совместимый комплект под вашу установку и класс работ, чтобы став свинчивался на объекте без сюрпризов.
